4710Q ব্রেক শু: স্পেক্স, ফিটমেন্ট এবং ইনস্টলেশন গাইড

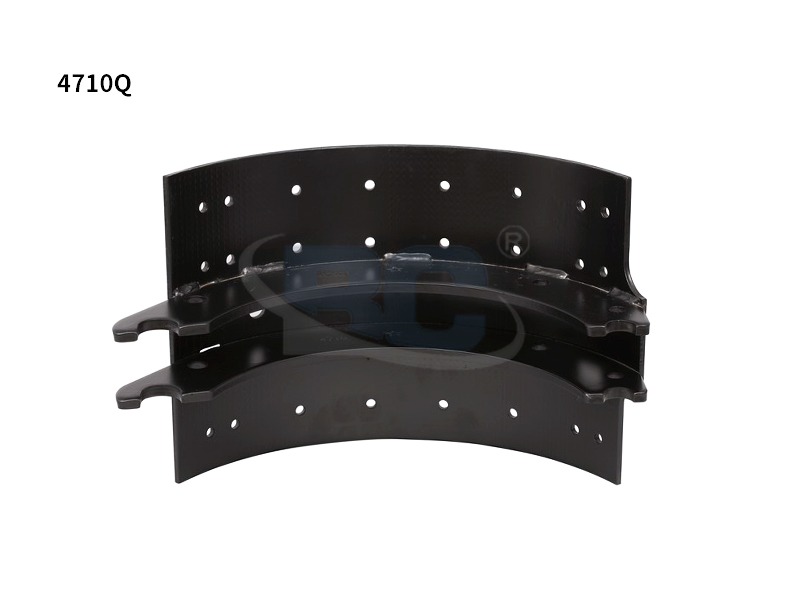

4710Q পার্ট নম্বর বলতে কী বোঝায়

দ 4710Q designation follows the Gunite / Accuride / industry-standard brake shoe numbering convention used across the North American heavy-vehicle brake parts market. Breaking down the number provides immediate fitment and specification information:

• 47 — জুতার প্ল্যাটফর্মের প্রস্থ শ্রেণী শনাক্ত করে। স্ট্যান্ডার্ড কোডিং-এ, এই প্রিফিক্স গ্রুপটি 5-ইঞ্চি (127 মিমি) প্রশস্ত ব্রেক ড্রাম মুখের জন্য ডিজাইন করা জুতাগুলিকে কভার করে, যা উত্তর আমেরিকার অ্যাপ্লিকেশনগুলিতে স্ট্যান্ডার্ড টেন্ডেম ড্রাইভ অ্যাক্সেল এবং ট্রেলার অ্যাক্সেলগুলিতে প্রভাবশালী প্রস্থ।
• 10 — ড্রাম ব্যাস বিভাগ সনাক্ত করে। এটি 16.5-ইঞ্চি (419 মিমি) ড্রাম ব্যাসের সাথে মিলে যায় - উত্তর আমেরিকায় ক্লাস 7 এবং ক্লাস 8 ট্রাক এবং ট্রেলার এক্সেলগুলির জন্য সর্বজনীন মান। এই ব্যাসটি 20 শতকের মাঝামাঝি থেকে প্রধান আকার ছিল এবং এটি এমন একটি মান হিসাবে রয়ে গেছে যার বিরুদ্ধে সমস্ত প্রতিস্থাপন অংশগুলি উৎস করা হয়।
• Q — SAE J661 ঘর্ষণ কোড উপাধি। Q কোড ঘর্ষণ এবং তাপ কর্মক্ষমতা পরিসীমার একটি নির্দিষ্ট সহগ সহ একটি ঘর্ষণ আস্তরণকে চিহ্নিত করে। J661 এর অধীনে, প্রতিটি অক্ষর একটি পরীক্ষিত সহগ পরিসরের সাথে মিলে যায়: Q এর মধ্যে পড়ে স্বাভাবিক ঘর্ষণ বিভাগ (0.35-0.45 ঘর্ষণ সহগ) , ভারী বাণিজ্যিক যানবাহন লোডের অধীনে ঠান্ডা এবং গরম উভয় ব্রেকিং কার্যক্ষমতার জন্য সুষম।

4710Q এর জন্য ক্রস-রেফারেন্স নম্বরগুলি প্রস্তুতকারকের দ্বারা পরিবর্তিত হয়। একই সমাবেশ সরবরাহকারীর ক্যাটালগগুলিতে Meritor 4710Q, Gunite 4710Q, Haldex 4710Q, অথবা Hendrickson, Dana Spicer, এবং axle OEM-এর OEM অংশ নম্বরের অধীনে উপস্থিত হতে পারে। একটি নতুন সরবরাহকারীর কাছ থেকে অর্ডার দেওয়ার আগে সর্বদা ওয়েব বেধ, জুতার টেবিলের চাপ এবং আস্তরণের সংযুক্তি পদ্ধতি (বন্ডেড বনাম রিভেটেড) মূল সরঞ্জামের স্পেসিফিকেশনের বিপরীতে যাচাই করুন, কারণ ফাউন্ড্রিগুলির মধ্যে মাত্রিক বৈচিত্রগুলি ড্রাম থেকে লাইনিং ক্লিয়ারেন্স এবং অ্যাডজাস্টার সামঞ্জস্যকে প্রভাবিত করতে পারে।

4710Q ব্রেক জুতা প্রযুক্তিগত বিশেষ উল্লেখ

দ following specification table covers the key dimensional and performance parameters for a standard 4710Q brake shoe assembly. Values shown represent the OEM-equivalent specification; verify against your specific axle manufacturer's documentation for safety-critical applications.

4710Q এর জন্য যানবাহন এবং এক্সেল অ্যাপ্লিকেশন

দ 4710Q is one of the most widely specified brake shoes in the North American heavy vehicle market. Its 16.5 × 5 configuration covers the majority of tandem drive and trailer axle positions on Class 6, 7, and 8 vehicles. Common confirmed applications include:

• আধা-ট্রেলার এক্সেল: হেন্ড্রিকসন, এসএএফ-হল্যান্ড এবং ডেক্সটার অ্যাক্সেল অ্যাসেম্বলি ব্যবহার করে বেশিরভাগ 5ম-চাকার ট্রেলার, রেফ্রিজারেটেড ট্রেলার এবং ফ্ল্যাটবেডগুলিতে মানক সরঞ্জাম। 4710Q এই এক্সেল ফ্যামিলিতে এস-ক্যাম ফাউন্ডেশন ব্রেকগুলিতে অগ্রণী এবং পিছনের উভয় জুতার অবস্থানে ফিট করে।
• ক্লাস 8 ট্রাক্টর ড্রাইভ এক্সেল: মেরিটর আরএস সিরিজের রিয়ার টেন্ডেম অ্যাক্সেলগুলিতে ব্যবহৃত হয় — সবচেয়ে সাধারণ ক্লাস 8 ড্রাইভ এক্সেলগুলির মধ্যে — সেইসাথে ডানা স্পাইসার ডিএস সিরিজ এবং আরভিনমেরিটর স্কয়াল-ড্যাম্পেনড ভেরিয়েন্ট। জুতা প্রাথমিক এবং মাধ্যমিক উভয় অবস্থানে ফিট করে।
• মাঝারি-শুল্ক ট্রাক (শ্রেণী 6-7): ইন্টারন্যাশনাল MV সিরিজ, ফ্রেইটলাইনার M2, এবং Kenworth T270/T370 ট্রাকে রিয়ার এক্সেল ড্রাম ব্রেক সিস্টেম যেখানে 16.5-ইঞ্চি ড্রাম ব্যাস নির্দিষ্ট করা আছে। ক্লাস 8 ট্রাকে ফ্রন্ট এক্সেল অ্যাপ্লিকেশন একটি ভিন্ন ড্রাম প্রস্থ (7 বা 8 ইঞ্চি) ব্যবহার করে এবং একটি ভিন্ন জুতার নম্বর প্রয়োজন।
• বাস এবং কোচ: স্ট্যান্ডার্ড মেরিটর/জেডএফ এক্সেল কনফিগারেশন ব্যবহার করে ট্রানজিট এবং কোচ বাস প্ল্যাটফর্মে রিয়ার এক্সেল ড্রাম ব্রেক, যেখানে ড্রামের ব্যাস এবং জুতার প্রস্থ 4710 ফ্যামিলি স্পেসিফিকেশনের সাথে মেলে।
• নির্মাণ এবং বৃত্তিমূলক সরঞ্জাম: 16.5-ইঞ্চি ড্রাম সহ হাইওয়ে-স্পেক ট্যান্ডেম রিয়ার এক্সেল ব্যবহার করে ট্রাক, কংক্রিট মিক্সার এবং ক্রেন ক্যারিয়ার ডাম্প করুন। দ্রষ্টব্য: গুরুতর-পরিষেবা বৃত্তিমূলক অ্যাপ্লিকেশনগুলি স্ট্যান্ডার্ড Q কোডের চেয়ে উচ্চ-গ্রেডের ঘর্ষণ আস্তরণের নিশ্চয়তা দিতে পারে — ঘর্ষণ সরবরাহকারীর অ্যাপ্লিকেশন গাইডের সাথে পরামর্শ করুন।

একটি নির্দিষ্ট গাড়িতে ফিটমেন্ট নিশ্চিত করতে, পরবর্তী ব্রেক পরিদর্শনে ড্রামের ব্যাস এবং ড্রামের মুখের প্রস্থ পরিমাপ করুন এবং এক্সেল ট্যাগ থেকে এক্সেল OEM এবং মডেল নম্বর রেকর্ড করুন। 4710Q স্পেসিফিকেশনের বিপরীতে ক্রস-রেফারেন্স করুন — ড্রাম ব্যাস 16.5 ইঞ্চি, জুতার প্রস্থ 5 ইঞ্চি — অর্ডার করার আগে।

OEM বনাম আফটারমার্কেট 4710Q: মানের পার্থক্য কেমন দেখাচ্ছে

দ 4710Q is a commodity part in the heavy truck aftermarket, which means quality ranges widely between suppliers. The physical dimensions may look identical between a premium OEM-equivalent shoe and a low-cost import, but the performance difference under loaded braking conditions is substantial and has direct safety implications.

• ইস্পাত প্ল্যাটফর্মের গুণমান: OEM-নির্দিষ্টকরণ 4710Q জুতাগুলি ওয়েব এবং টেবিলের জন্য উচ্চ-শক্তি কম-অ্যালয় (HSLA) ইস্পাত ব্যবহার করে, যার সর্বনিম্ন ফলন শক্তি 50,000 psi (345 MPa) . বাজেট আফটারমার্কেট জুতা হালকা ইস্পাত ব্যবহার করতে পারে (ফলন শক্তি 36,000 psi / 248 MPa), যা লোড করা যানবাহনে ভারী ব্রেকিং দ্বারা আরোপিত সাইক্লিক বেন্ডিং লোডের অধীনে ওয়েব ক্র্যাকিংয়ের প্রবণতা বেশি। ক্যাম ফলোয়ার পকেটে এবং অ্যাঙ্কর পিন হোলে ওয়েব ফাটল পরিদর্শন করুন — এইগুলি হল সর্বোচ্চ চাপের অবস্থান।
• ঘর্ষণ আস্তরণের ধারাবাহিকতা: SAE J661 সার্টিফিকেশনের জন্য প্রকৃত উৎপাদন আস্তরণের ঘর্ষণ পরীক্ষার প্রয়োজন, ঠান্ডা এবং গরম সহগ Q উপাধি ব্যান্ডের মধ্যে পড়ে। কিছু কম খরচে সরবরাহকারী একটি ব্যাচকে প্রত্যয়িত করে এবং অসঙ্গত ফর্মুলেশন সহ পরবর্তী ব্যাচ তৈরি করে। জুতাগুলির একটি সেট জুড়ে অসামঞ্জস্যপূর্ণ ঘর্ষণ গুণাঙ্কের ফলে অসম ব্রেক প্রয়োগ হয় — অক্ষ জুড়ে অমিল ব্রেক বায়াস থাকার সমতুল্য, যার ফলে টান, উচ্চ ঘর্ষণ জুতার অকাল পরিধান এবং নিম্ন-ঘর্ষণ জুতা থেকে মোট ব্রেক শক্তি হ্রাস পায়।
• লাইনিং টু টেবিল বন্ড অখণ্ডতা: রিভেটেড লাইনিংগুলিতে অবশ্যই রিভেট হোলগুলি সঠিক গভীরতায় কাউন্টারসঙ্ক হওয়া উচিত যাতে রিভেটের মাথাটি সম্পূর্ণভাবে বিচ্ছিন্ন হয় এবং আস্তরণটি ন্যূনতম পুরুত্বে পৌঁছানোর আগে ড্রামের পৃষ্ঠের সাথে যোগাযোগ করতে পারে না। ভুলভাবে কাউন্টারসঙ্ক রিভেট ড্রামের সাথে যোগাযোগ করে 3-5 মিমি আগে আস্তরণটি ন্যূনতম পুরুত্বে পৌঁছায়, যার ফলে অবিলম্বে ড্রাম স্কোরিং এবং জুতা প্রতিস্থাপনের পাশাপাশি ড্রাম প্রতিস্থাপনের প্রয়োজন হয়।
• চাপ নাকাল: দ shoe table arc radius must match the drum radius to within 0.010 ইঞ্চি (0.25 মিমি) পুরো মুখের আস্তরণের যোগাযোগের জন্য। অমিলযুক্ত আর্কযুক্ত জুতা শুধুমাত্র কেন্দ্রে বা প্রান্তে ড্রামের সাথে যোগাযোগ করে, কার্যকর ব্রেকিং এরিয়া 40% পর্যন্ত কমিয়ে দেয় এবং ত্বরিত স্থানীয় আস্তরণের পরিধান ঘটায়।

পরিদর্শন, পরিধানের সীমা এবং কখন 4710Q প্রতিস্থাপন করতে হবে

FMVSS 121 এবং CVSA (কমার্শিয়াল ভেহিকেল সেফটি অ্যালায়েন্স) রাস্তার ধারে পরিদর্শনের মানদণ্ডগুলি ন্যূনতম শর্তগুলিকে সংজ্ঞায়িত করে যার অধীনে একটি 4710Q ব্রেক জুতা প্রতিস্থাপন করতে হবে৷ প্রতিরোধমূলক ফ্লিট রক্ষণাবেক্ষণের মানগুলি সাধারণত রাস্তার ধারে পরিষেবার বাইরের লঙ্ঘন এড়াতে এবং পরিষেবার ব্যবধান জুড়ে সামঞ্জস্যপূর্ণ ব্রেক কর্মক্ষমতা নিশ্চিত করতে আরও রক্ষণশীল থ্রেশহোল্ড ব্যবহার করে।

• ন্যূনতম আস্তরণের বেধ: এফএমভিএসএস 121 specifies replacement at 0.25 ইঞ্চি (6.35 মিমি) পাতলা বিন্দুতে পরিমাপ করা হয়, কোনো চেম্ফার বাদ দিয়ে। বেশিরভাগ নৌবহর রক্ষণাবেক্ষণের মান প্রতিস্থাপন করে 0.375 ইঞ্চি (9.5 মিমি) — 3/8-ইঞ্চি নিয়ম — পরবর্তী পরিদর্শন ব্যবধানের মাধ্যমে ধারাবাহিক কর্মক্ষমতা নিশ্চিত করতে এবং রাস্তায় জরুরি প্রতিস্থাপন এড়াতে।
• ওয়েব ক্র্যাকিং: জুতার জালে যেকোন ফাটল — হ্যান্ডস-অন পরিদর্শনের সময় খালি চোখে দৃশ্যমান — তাৎক্ষণিকভাবে বাতিলের মানদণ্ড৷ ব্রেকিং লোডের অধীনে ওয়েব ক্র্যাকগুলি দ্রুত প্রচারিত হয় এবং ব্রেক ড্রামের ভিতরে সম্পূর্ণ জুতার পতন ঘটাতে পারে, এটি একটি বিপর্যয়কর ব্যর্থতার মোড যা প্রভাবিত চাকার ব্রেকিং সম্পূর্ণ ক্ষতির কারণ হয়।
• আস্তরণের দূষণ: আস্তরণের ম্যাট্রিক্সে গ্রীস বা তেলের অনুপ্রবেশ ঘর্ষণ সহগকে হ্রাস করে 50-70% দূষিত এলাকায়। দূষিত আস্তরণ পরিষ্কার করা যাবে না এবং পরিষেবাতে ফিরে আসবে — প্রতিস্থাপন বাধ্যতামূলক। নতুন জুতা ইনস্টল করার আগে দূষণের উত্স (ব্যর্থ অ্যাক্সেল সিল, হুইল বিয়ারিং সিল বা স্ল্যাক অ্যাডজাস্টার গ্রীস ফিটিং ওভারপ্যাকিং) সনাক্ত করুন এবং মেরামত করুন।
• লাইনিং ডিলামিনেশন বা খণ্ডন: যে কোনও আস্তরণের অংশ যা জুতার টেবিল থেকে আলাদা হয়ে গেছে, তার সম্পূর্ণ পুরুত্বে ফাটল ধরেছে, বা প্রান্ত খণ্ড দেখায় তা পরিমাপ করা বেধ নির্বিশেষে একটি প্রতিস্থাপন সূচক। বিচ্ছিন্ন অংশগুলি জুতা এবং ড্রামের মধ্যে কীলক করতে পারে, যার ফলে ব্রেক লকআপ হয়।
• ক্যাম রোলার এবং অ্যাঙ্কর পিন পরিধান: দ 4710Q shoe interacts with the S-cam through a roller at the cam end and pivots on the anchor pin at the fixed end. Worn or oval cam rollers and elongated anchor pin holes cause brake timing variation — the shoe does not fully retract, resulting in brake drag, heat buildup, and accelerated lining wear. Measure anchor pin hole diameter against specification at every shoe replacement.

4710Q ব্রেক জুতার জন্য ইনস্টলেশনের সর্বোত্তম অভ্যাস

ইনস্টল করা a 4710Q ব্রেক জুতা সঠিকভাবে নির্ধারণ করে যে নতুন জুতা প্রথম ব্রেক প্রয়োগ থেকে তাদের রেট করা কর্মক্ষমতা প্রদান করে নাকি কম কার্যকারিতা সহ বর্ধিত বেডিং-ইন পিরিয়ডের প্রয়োজন হয়। এই পদক্ষেপগুলি প্রতিষ্ঠিত বাণিজ্যিক গাড়ির ব্রেক পরিষেবা অনুশীলনের প্রতিনিধিত্ব করে:

• সম্পূর্ণ এক্সেল সেটে প্রতিস্থাপন করুন: সর্বদা সমস্ত জুতা একটি সম্পূর্ণ এক্সেল (উভয় চাকা) একই সাথে প্রতিস্থাপন করুন। একই অ্যাক্সেলে নতুন এবং আংশিকভাবে জীর্ণ জুতা মিশ্রিত করা ব্রেক বল ভারসাম্যহীনতা তৈরি করে যা ভারী ব্রেকিংয়ের অধীনে গাড়ির টান ঘটায়। একই নীতি ঘর্ষণ কোডের ক্ষেত্রে প্রযোজ্য — একই অ্যাক্সেলে কখনোই Q-কোডেড এবং ভিন্নভাবে কোডেড লাইনিং মিশ্রিত করবেন না।
• পুনরায় একত্রিত করার আগে ড্রামটি পরিদর্শন এবং পরিমাপ করুন: একটি ড্রাম মাইক্রোমিটার ব্যবহার করে একাধিক অবস্থানে ড্রামের ভিতরের ব্যাস পরিমাপ করুন। একটি আদর্শ 16.5-ইঞ্চি ড্রামের জন্য সর্বাধিক পরিষেবাযোগ্য ব্যাস সাধারণত 16.620 ইঞ্চি — ড্রামের মুখে স্ট্যাম্প করা ড্রাম প্রস্তুতকারকের বাতিল মাত্রার বিরুদ্ধে পরীক্ষা করুন। ফেলে দেওয়া ব্যাসের কাছাকাছি বা কাছাকাছি একটি ড্রাম প্রতিস্থাপন করা উচিত, নতুন জুতা দিয়ে পুনরায় ব্যবহার করা হবে না — এই সংমিশ্রণটি দ্রুত আস্তরণের পরিধান এবং নিম্নমানের ব্রেকিং কার্যক্ষমতা তৈরি করে।
• সমস্ত হার্ডওয়্যার যোগাযোগ পয়েন্ট পরিষ্কার করুন: অ্যাঙ্কর পিন, ক্যাম বুশিংস, ক্যাম রোলারের যোগাযোগের সারফেস এবং স্পাইডার অ্যাবুটমেন্ট প্যাডগুলি থেকে পুরানো গ্রীস, ক্ষয় এবং ব্রেক ডাস্টগুলি পুনরায় একত্রিত করার আগে সরান৷ উচ্চ-তাপমাত্রার ব্রেক লুব্রিকেন্টের একটি পাতলা ফিল্ম প্রয়োগ করুন (গ্রীস নয়) সমস্ত মেটাল-টু-মেটাল কন্টাক্ট পয়েন্টে — অ্যাঙ্কর পিন বোর, রোলার-টু-ক্যাম কন্টাক্ট, এবং শুধুমাত্র মাকড়সার অ্যাবুটমেন্ট প্যাড। ঘর্ষণ আস্তরণের মুখ বা ড্রাম ব্রেকিং পৃষ্ঠে কোনো লুব্রিকেন্ট প্রয়োগ করবেন না।
• প্রাথমিক স্ল্যাক অ্যাডজাস্টার সমন্বয় সঠিকভাবে সেট করুন: ইনস্টলেশনের পরে, প্রায় প্রদান করতে ম্যানুয়ালি স্ল্যাক অ্যাডজাস্টার বন্ধ করুন 0.020–0.030 ইঞ্চি (0.5–0.75 মিমি) লাইনিং-টু-ড্রাম ক্লিয়ারেন্স, এটি পরীক্ষা করে নিশ্চিত করা হয়েছে যে ড্রামটি হালকা টেনে নিয়ে অবাধে ঘোরে কিন্তু বাঁধাই ছাড়াই। স্বয়ংক্রিয় স্ল্যাক অ্যাডজাস্টার্স (ASAs) প্রথম কয়েকটি ব্রেক অ্যাপ্লিকেশনের পরে অপারেটিং ক্লিয়ারেন্সের সাথে স্ব-সংযোজন করা উচিত — ব্রেক চেম্বার পুশরোডে স্ট্রোক যাচাই করুন 1.75 ইঞ্চি (44.5 মিমি) সম্পূর্ণ ব্রেক প্রয়োগে।
• একটি ব্রেক বার্নিশ (বেডিং পদ্ধতি): নতুন আস্তরণের জন্য একটি নিয়ন্ত্রিত বেডিং চক্রের প্রয়োজন হয় যাতে ড্রামের পৃষ্ঠে ঘর্ষণ উপাদানের একটি পাতলা, অভিন্ন ফিল্ম স্থানান্তর করা হয় এবং ড্রামে আস্তরণের চাপ বসানো যায়। আদর্শ বাণিজ্যিক যানবাহন বার্নিশ পদ্ধতি জড়িত 30 মাইল প্রতি ঘন্টা থেকে 20-30 মাঝারি স্টপ , অ্যাপ্লিকেশনের মধ্যে ব্রেক ঠান্ডা করার অনুমতি দেয়. প্রথম 200-300 মাইল অপারেশনের জন্য ভারী ব্রেকিং এড়িয়ে চলুন। এই পদ্ধতিটি এড়িয়ে যাওয়ার ফলে আস্তরণের পরিষেবা জীবনের প্রথম অংশের জন্য গ্লাসড লাইনিং এবং ঘর্ষণ হ্রাস পায়৷
